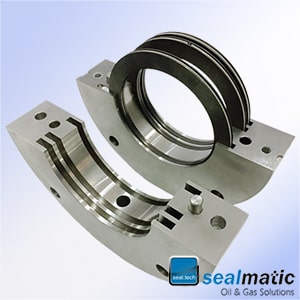

Split Tip Mekanik Salmastra

Çok Parçalı Sızdırmazlık Yüzeyi

Çok Kısa Operasyonel Açıklıklara Uygunluk

3 lü veya 5 li Sızdırmazlık Yüzey Dizilişi

Kuru Çalışmaya Uygunluk

Kolayca Monte edilebilen ve Ayarlanabilen Dizayn

Eser Miktarda Sızdırma

Radyal veya Aksiyal Şaft Sapmalarına ve Salgısına Uygunluk

Şaftta İlave Titreşim Yaratmayan Dizayn - şaft üzerine ilave sızdırmazlık elemanı olmaması

Birbiriyle Temas Etmeyen Sızdırmazlık Yüzeyleri ile ilave enerji gerektirmeyen/enerji tüketiminde artışa neden olmayan dizayn

Teknik Bilgiler

Pompayı tamamen sökmeye gerek olmaksızın salmastranın kolayca değiştirilebilir olması

Kolay Takılabilen dizayn

Yüksek Güvenilirlik

Kolay Bakım Yapabilme Özelliği

Bakım Gerektirmeyen Dizayn- Bakım Periyotlarının Önemli Miktarda Azaltılması

Salmastra Yüzeylerinin Uzmanlık Gerektirmeden Kolayca Değiştirilebilmesine İmkan Tanıyan Yapı

Kullanım Alanları

Kuru Çalışma ve Yüksek Sızdırmazlık Gerektirmeyen Alanlar

Orta ve Büyük Fanlar, Blowerlar

Kurutucular, Mikserler, Karıştırıcılar

Kimya Endüstrisi

Enerji Üretim Tesisleri

Gıda Üretim Tesisleri

Atık Yakma Tesisleri

Metal Üretim Tesisleri

Galvanizleme Prosesleri

Toksik, Asidik Duman, Buhar ve Gaz iletimi

Katı Parçacıklar içerebilen Gazlar

Buhar Türbinleri

Yatak Sızdırmazlığı,Dişli Kutusu, Motor Sızdırmazlığı

Su

Lütfen Teknik Uzmanımıza Danışınız.

Standard Uygunluk

İlgili tüm standartlara uygunluk

FDA Uygunluk

Malzemeler

Karbon, PTFE

Metal Parçalar: CrNiMo Çelik (G)

Malzemeler ortamın sıcaklık, basınç, aşındırma ve akışkanın diğer özelliklerine uygun olarak seçilir ve yukarıda belirtilen malzemelerden farklılık gösterebilir.

Performans Ölçü ve Kabiliyetleri

Lütfen Teknik Uzmanımızla Temasa Geçiniz

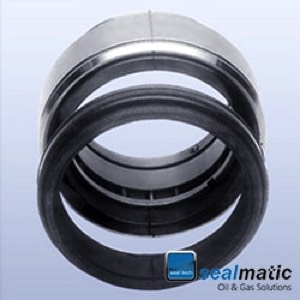

Yarı Split Tip Mekanik Salmastra

Düz şaftlara uygunluk

Çoklu Dönen Yay Mekanizması

Dönme Yönü Bağımsız

Balanslı

Kademeli Şartlar için BGH211

Teknik Bilgiler

Pompayı tamamen sökmeye gerek olmaksızın salmastranın kolayca değiştirilebilir olması

Düşük duruş zamanları ve hızlı montaj özelliği

Dayanıklı salmastra dizaynı

Her iki taraftan kullanılabilen salmastra yapısı

Ürün teması olmayan yay yapısı

Kullanım Alanları

Sandık (Chest) tip agitatörler

Soğutma suyu pompaları

Defibratörler

Gemi takımları

Enerji üretim tesisleri

Kağıt ve kağıt ürünleri endüstrisi

Deniz suyu artıma ve osmoz üniteleri

Gemi inşaatı ve tersaneler

Şaft kovanları, pervane mil kovanları

Atık su ve ishale hattı basınçlandırma üniteleri

Su türbinleri

Standard Uygunluk

İlgili tüm standartlara uygunluk

Malzemeler

Dönen Eleman: Silikon Karbür (Q1)

Sabit Eleman: Silikon Karbür (Q1,Q2), Antimuanlı Karbob Grafit (A), Reçine Emprenye Karbon Grafit (B)

İkincil sızdırmazlık Elemanları: NBR (P), EPDM (E), FKM(V)

Metal Parçalar: CrNiMo Çelik (G)

Malzemeler ortamın sıcaklık, basınç, aşındırma ve akışkanın diğer özelliklerine uygun olarak seçilir ve yukarıda belirtilen malzemelerden farklılık gösterebilir.

Performans Ölçü ve Kabiliyetleri

D: 310 mm ye kadar (12.250”)

p1: 25 bar (363 PSI)

T : +150 °C

V : 20 m/sn / 66 ft/sn

Aksiyal Hareket: ± 2.0 mm

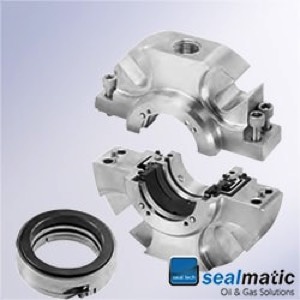

Split Tip Mekanik Salmastra

Yarı Kartuş Tip

Flushing Bağlantısı

Dışsal Basınçlandırmalı

Tam olarak Split (Bölünmüş) Tip

2 x 2 Segmentli

Ön Montajlı Yapı

Montaj ve aşınma kontrolü

Dönme Yönü Bağımsız

Balanslı

Teknik Bilgiler

Güvenilir Operasyon: Gerdirme Bileziği Mekanik Dekuplajı ile (tork iletimi - torque transmission) yuva deformasyonunun önlenmesi

Montajda Yüksek Esneklik Kabiliyeti: Salmastra kutusunun dışında konumlanması nedeni ile herhangi bir modifikasyona ihtiyaç duymayan yapı

Yüksek Tolerans: Elastik bağlama kutusu(gasket) ve sabit eleman dizaynı ile yüksek Şaft salgısına (sapma/defleksiyon) yüksek tolerans değeri sağlanması

Düşük Sızdırma:İkincil salmastranın kaldırıldığı özel dizayn ile split (birbirinden ayrı) bileşenler arasında oluşan sızdırma oranının en aza indirilmesi

Şaft Koruma: Gerdirme bileziği ile uniform (Eşit) Tork aktarımı sayesinde setiskur (ayar vidası- set screw) tarafından şaft üzerinde oluşan defermasyonun önlendiği özel tasarım yapısı

Ürün Koruması: Yay mekanizmalarının ürüne temasının olmadığı özel dizayn ile tıkanıklıkların ve ürüne gelebilecek negatif mekanik etkilerin önlenmesi

Kullanım Alanları

Agitatörler - Türbin Çalkalayıcılar

Kimya Endüstrisi

Santrifüj Pompalar

Stok Pompalarına Kağıt Transferi

Enerji Jeneratör ve Kojenerasyon Tesisleri Soğutma Pompaları

Kereste ve Talaş ların lob ve mono Pompalar ile Rafinerilere İletim Prosesleri

Kağıt & su karışımı içeren tank sirkülasyonu

Deplasmanlı pompalar

Petrokimya Endüstrisi

Enerji Üretim Tesisleri

Kağıt ve Kağıt ürünleri Endüstrisi

Atık Su ve İshale Hattı Basınçlandırma Üniteleri

Standard Uygunluk

İlgili tüm standartlara uygunluk

Malzemeler

Dönen Eleman: Antimuanlı Karbon Grafit (A), Silikon Karbür (Q6)

Sabit Eleman: Silikon Karbür (Q6),

Elastomerler: CR, NBR (P), EPDM (E), FPM, FEPM, HNBR,

Yaylar: CrNiMo Çelik (G)

Metal Parçalar: CrNiMo Çelik (G)

Malzemeler ortamın sıcaklık, basınç, aşındırma ve akışkanın diğer özelliklerine uygun olarak seçilir ve yukarıda belirtilen malzemelerden farklılık gösterebilir.

Performans Ölçü ve Kabiliyetleri

D: 150 mm ye kadar (6.000”)

p1: 10 bar (145 PSI)

T:-40 … +150 °C (80 °C üzerinde flush mekanizması önerilmektedir.)

Vg: 10 m/sn - 33 ft/sn (Sliding Velocity)

Aksiyal Hareket: ± 1,5 mm (1/16”)

Radyal Hareket: ± 0,8 mm (1/32”)
